Technologie
HiCoFlex® ermöglicht Schaltungen mit einer Gesamtdicke von nur 20 µm, die sich sogar falten lassen. Die Technologie basiert auf einem speziell entwickelten Polyimid, das bis 350 °C temperaturbeständig ist, sowie einer einzigartigen Trennschicht, die das Ablösen der fertigen Schaltung vom starren Träger garantiert. HiCoFlex® Produkte zeichnen sich durch mehrlagige Schaltungen mit hoher Verbindungsdichte und bemerkenswerter Flexibilität aus. Dank unserer Investitionen in modernste Produktionsanlagen fertigen wir HiCoFlex® auf starren Trägern bis 12" x 12", was eine grossvolumige Serienproduktion kundenspezifischer Lösungen ermöglicht.

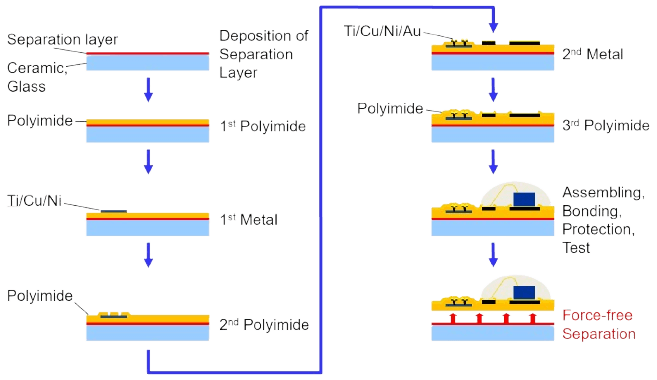

Prozess
Eine HiCoFlex® Schaltung wird während der gesamten Fertigung wie eine Starrleiterplatte behandelt. Die flexible Schaltung wird auf einem starren Träger aufgebaut und erst nach Abschluss aller Produktions- und Prüfschritte abgelöst. Dies garantiert dieselbe Fertigungsqualität wie bei starren Schaltungen. Der Mehrschichtaufbau erfolgt durch wiederholtes Aufbringen von Polyimid- und Metalllagen, wobei Schaltungen mit bis zu fünf Metalllagen realisiert werden. Die Gesamtdicke eines solchen Films beträgt rund 50 µm bei exzellenten mechanischen und elektrischen Eigenschaften. Da in unserem Herstellungsprozess keine Adhesive oder klebstoffbasierten Verbindungsmaterialien eingesetzt werden, sind die gefertigten Schaltungen vollständig ausgasungsfrei, was insbesondere in Anwendungen der Luft- und Raumfahrt von hoher Bedeutung ist.
Mikro-Kabel
Für Katheter- und Endoskopieanwendungen fertigen wir hochflexible Verbindungskabel mit typischen Längen bis 1500mm und Leiterbahnbreiten von 15 bis 200 µm. Die Anzahl der Leiterbahnen reicht je nach Kundenwunsch von 2 bis 128, auch mit Schirmung. Dank der Dünnschichttechnologie und Cu/Ni/Au-Galvanisierung ermöglichen diese Kabel zudem hervorragende Hochfrequenzeigenschaften für Microstrip-, Stripline- und Waveguide-Strukturen. Unsere jahrzehntelange Erfahrung in der präzisen Montage empfindlicher Sensorkomponenten garantiert unseren Kunden einen dauerhaften Wettbewerbsvorteil.

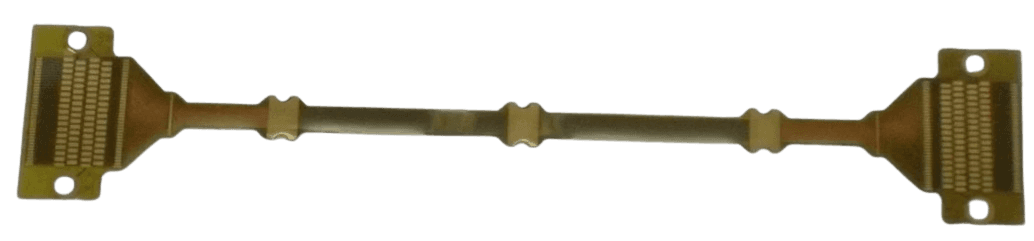

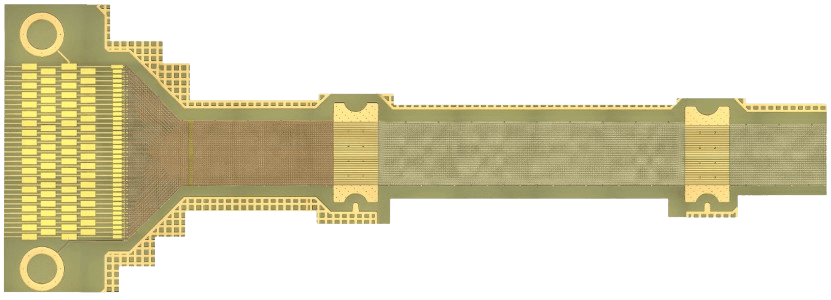

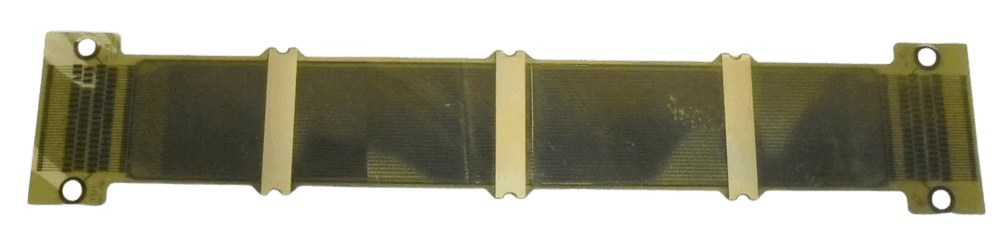

Superconducting HiCoFlex®
Raumfahrtmissionen und Quantencomputing Systeme stellen extreme Anforderungen an Verbindungen zwischen verschiedenen Tieftemperaturstufen, beginnend bei nur 50 mK. Unsere supraleitenden HiCoFlex® Kryo Kabel wurden in mehreren EU Projekten erfolgreich eingesetzt und erfüllen höchste Anforderungen an abgeschirmte, hochdichte Mehrschicht Kabelbäume. Darüber hinaus ermöglicht die HiCoFlex® Technologie die Integration einer sehr grossen Anzahl feiner, hochdichter Leiterbahnen, wodurch auch komplexe Kryo Signalführungen zuverlässig realisiert werden können. Das flexible Design lässt sich an unterschiedliche Anforderungen anpassen, und Messungen der Wärmeleitfähigkeit belegen die zuverlässige Anwendbarkeit in aktiven Projekten.
